Шестерни и зубчатые детали
Наружные и внутренние зубчатые профили: прямозубые шестерни, зубчатые венцы и секторы по чертежу. Применимость проволочной резки проверяем по геометрии зуба и требованиям к детали.
Собственное производство · Ставрополь
Проволочная электроэрозионная обработка
Вырезаем сквозные наружные и внутренние контуры проволочным электродом на DK7750. Профильные детали и элементы оснастки из электропроводящих металлов — по чертежам и 3D-моделям.
ПРОИЗВОДСТВЕННЫЕ ЗАДАЧИ
Возможности проволочной резки
Проволочный электрод вырезает сквозной профиль в электропроводящей заготовке. Металл удаляется электрическими разрядами в рабочей жидкости.
Шлицевые отверстия
Сквозные внутренние шлицы в муфтах, ступицах и шестернях для передачи крутящего момента, в том числе в узлах валов отбора мощности (ВОМ). Возможность обработки закалённой заготовки согласуем по заданию.
Шпоночные пазы и фасонные профили
Сквозные шпоночные пазы в отверстиях ступиц и деталей редукторов, фигурные отверстия и контуры пуансонов, матриц и профильных вставок. Для внутренних вырезов согласуем доступ проволоки и стартовое отверстие.
Наружный контур
Профиль детали с заходом от края.
Внутренний профиль
Замкнутый сквозной вырез.
Узкий сквозной паз
Ширину и радиусы проверяем по чертежу.
Стартовое отверстие
Для заведения проволоки внутрь контура.
Условные схемы возможностей проволочной резки. Применимость, ширину пазов и радиусы внутренних углов проверяем по геометрии и требованиям задания.
МАТЕРИАЛЫ И ОБОРУДОВАНИЕ
Электроэрозионная резка металла на DK7750
Электропроводящие металлы
Технология применяется к материалам, проводящим электрический ток. Закалённые стали рассматриваем по заданию.
Марку и состояние заготовки, толщину, габариты, допуски и поверхность согласуем по документации. Возможность закрепления и доступ проволоки проверяем до расчёта.

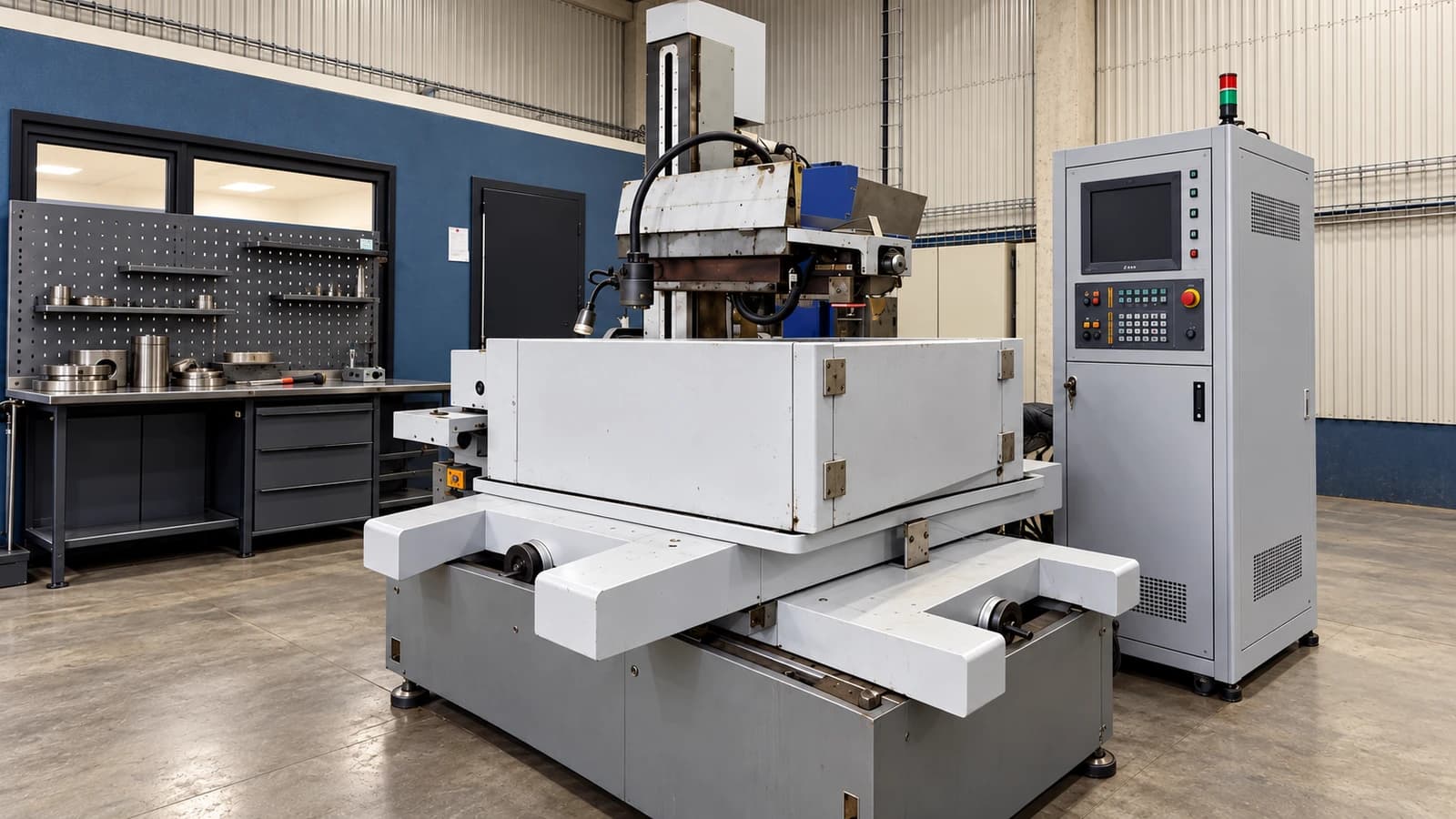

Проволочно-вырезной станок DK7750
Собственное оборудование для обработки наружных и внутренних сквозных контуров, профильных отверстий и элементов оснастки.
Предельные размеры, толщину и достижимые требования определяем для конкретной детали с учётом её геометрии, материала и закрепления.
Подробнее об оборудованииРАСЧЁТ ЗАКАЗА
Стоимость электроэрозионной обработки
Учитываем материал и заготовку, толщину, длину контура, внутренние вырезы, подготовку стартовых отверстий, требования к результату и количество деталей. Смежные операции рассчитываем вместе с основным заказом, если они нужны по документации.
Что прислать для расчёта
- Профиль или чертёж с размерами и допусками
- Материал и состояние заготовки
- Толщина, габариты и количество деталей
- Требования к поверхности и сведения о стартовом отверстии
Как проходит заказ
- Проверяем задачу
Оцениваем сквозную геометрию, материал, доступ проволоки и закрепление заготовки.
- Согласуем заказ
Уточняем подготовку стартовых отверстий, стоимость, срок и необходимые смежные операции.
- Вырезаем и проверяем
Выполняем обработку и контроль профиля по согласованной документации.
Предварительный расчёт обычно занимает 1–2 рабочих дня. Срок изготовления согласуем отдельно.
Электроэрозия в полном производственном цикле
До или после проволочной резки детали могут потребоваться фрезерные и токарные операции. Согласуем маршрут изготовления по документации и требованиям к готовому изделию.
Контроль по документации
Проверяем профиль и размеры по согласованному заданию. Критические допуски и требования к поверхности фиксируем до изготовления.
Производство и контрольИз Ставрополя — по России
Отправляем готовую продукцию через ПЭК, СДЭК и Деловые Линии. Доступен самовывоз.
Изготовление на заказПЕРЕД ЗАКАЗОМ
Вопросы об электроэрозионной обработке
Можно обрабатывать закалённые стали?
Рассматриваем закалённые стали по заданию. Для оценки пришлите марку и состояние материала, чертёж, толщину и требования к профилю.
Для чего нужно стартовое отверстие?
Через него заводят проволоку в замкнутый внутренний контур. Наличие, расположение и подготовку отверстия согласуем до обработки; для наружного контура возможен заход от края заготовки.
Можно сделать глухую полость?
Проволочная резка предназначена для сквозной геометрии. Глухие полости этим способом не выполняем; при необходимости рассмотрим фрезерную обработку.
Какие размеры и толщину можно обработать?
Возможность обработки проверяем по документации: учитываем габариты и толщину заготовки, закрепление, доступ проволоки и геометрию профиля. Пришлите чертёж для оценки на DK7750.
Какую точность и поверхность можно получить?
Допуски, радиусы внутренних углов и требования к поверхности согласуем по материалу, состоянию заготовки и геометрии детали. Укажите критические размеры на чертеже до расчёта.
Как рассчитывается стоимость электроэрозионной резки?
Учитываем материал и заготовку, толщину, длину контура, внутренние вырезы, подготовку стартовых отверстий, требования к результату и количество деталей. Стоимость определяем по документации.
Какие файлы прислать для расчёта?
Пришлите чертёж PDF с размерами и допусками. Его можно дополнить профилем DXF/DWG или моделью STEP, IGES, SLDPRT. Укажите материал, состояние и размеры заготовки, количество и сведения о стартовых отверстиях.
ЗАПРОС НА ПРОИЗВОДСТВО
Отправьте чертёж на расчёт
Приложите профиль или чертёж, укажите материал, состояние и размеры заготовки, количество. Обсудим возможность обработки, стоимость и срок заказа.
ЗАПРОС НА ПРОИЗВОДСТВО
Пришлите чертёж — мы разберём задачу
Приложите документацию, укажите объём партии и требования к обработке. Для задачи по образцу добавьте фотографии.
DWG · DXF · PDF · STEP · IGES · SLDPRT
JPG · PNG · WEBP · до 3 файлов по 8 МБ
Предварительный расчёт обычно занимает 1–2 рабочих дня. Срок производства рассчитываем индивидуально.
